Die in Deutschland entwickelte und produzierte DUR-line DCS 552-16 Einkabellösung ist ein qualitativ hochwertiger Unicable Multischalter mit einem guten Preis-Leistungsverhältnis.
Der Multischalter ist mit zwei Ausgängen mit je 16 Teilnehmer-Frequenzen ausgestattet, es stehen somit insgesamt 32 User-Bänder für bis zu 32 Teilnehmer zur Verfügung. Die angeschlossenen Receiver müssen für 16 User-Bänder das Protokoll EN50607 (auch Unicable II, JESS oder SatCR / dCSS genannt) unterstützen. Falls Ihre Receiver nur das ältere Protokoll EN50494 unterstützen, können acht Receiver pro Ausgang verwendet werden.
Falls mehr Teilnehmer (64, 96, 120, etc.) versorgt werden müssen, können weitere DCS 552-16 kaskadiert (nachgeschaltet)werden. Auch ein gewöhnlicher Multischalter (beim Betrieb mit Quattro LNB) kann an den fünf Kaskadenausgängen angeschlossen werden um z.B. ältere TV-Geräte anzuschließen, die kein Unicable unterstützen oder Sie erweitern Ihre bestehende Multischalter-Anlage im Handumdrehen um 32 User-Bänder. Wird am den SCR-Ausgang ein DUR-line Verteiler verwendet, können die Frequenzen beliebig aufgeteilt werden (z.B. 8 + 8, 4 + 12, etc. ).

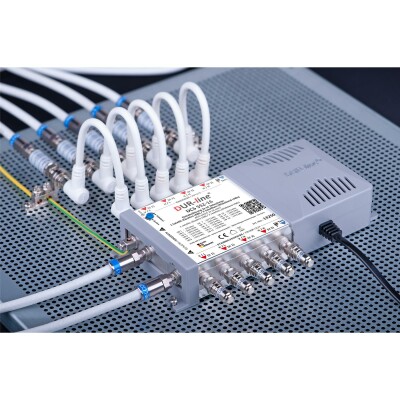

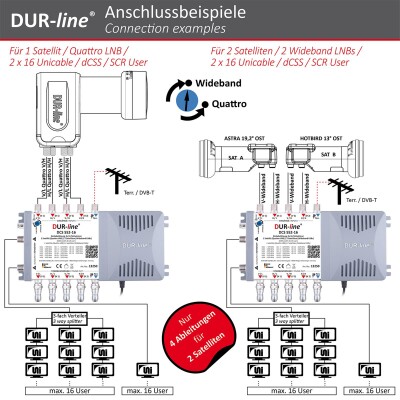

Die Leitungsverlegung ist denkbar einfach. Vom SCR-Ausgang geht das Kabel auf die Durchgangsdose, von dort auf die Nächste und am Strangende auf eine Enddose, um die Leitung sauber abzuschließen. Der Schalter kann mit einem Quattro LNB (1 Satellit) oder 2 Wideband LNB (2 Satelliten) betrieben werden.
Highlights
- Kompatibel mit einem Quattro oder zwei Wideband LNBs (Modus über Wahlschalter einstellbar)
- 2x 16 SCR-Teilnehmer Frequenzen
- Terrestrischer Eingang
- Beliebig kaskadierbar
- Made in Germany
Technische Daten

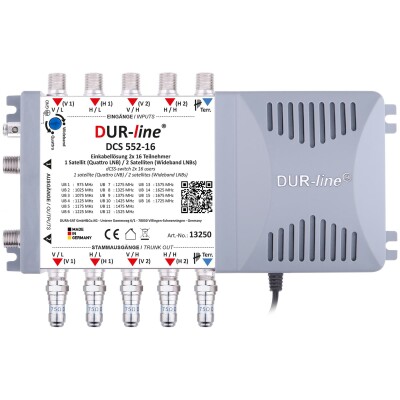

- Eingänge 4x SAT / 1x Terr.
- Unterstützte LNB 1x Quattro LNB oder 2x Wideband LNB
- Stamm-Ausgänge 4x SAT & 1x Terr. (1x Quattro / 2x Wideband)
- Teilnehmer-Ausgänge 2 Ausgänge je 16 Teilnehmer
- Teilnehmer Frequenzen UB 1 = 975 MHz, UB 2 = 1025 MHz, UB 3 = 1075 MHz, UB 4 = 1125 MHz, UB 5 = 1175 MHz, UB 6 = 1225 MHz, UB 7 = 1275 MHz, UB 8 = 1325 MHz, UB 9 = 1375 MHz, UB 10 = 1425 MHz, UB 11 = 1475 MHz, UB 12 = 1525 MHz, UB 13 = 1575 MHz, UB 14 = 1625 MHz, UB 15 = 1675 MHz, UB 16 = 1725 MHz
- Oszillator-Frequenz Quattro LNB: 9750/10600 MHz / Wideband LNB: 10,4 GHz
- Frequenzbereich Terr. 5 - 862 MHz
- Eingangsdämpfung SAT -5 ... -1dB +/-2dB
- Eingangsdämpfung Terr. -20dB +/-2dB
- Max. Ausgangspegel SAT 100 dBµV
- Netzteil 90...264 VAC 50/60Hz
- Abmessung 125 x 107 x 35 mm
- Gewicht ca. 315g
- Arbeitstemperaturbereich -20...+50 °C
Lieferumfang

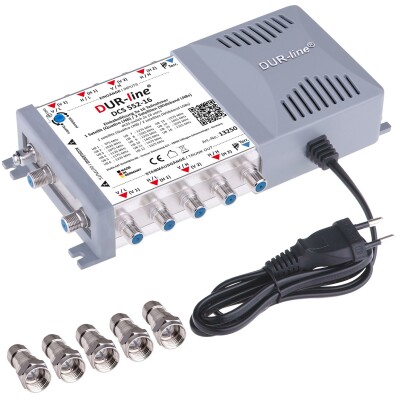

- DUR-line DCS 552-16 - Einkabellösung
- 5x Abschlusswiderstand (für Stammausgänge)
- Installationsanleitung
