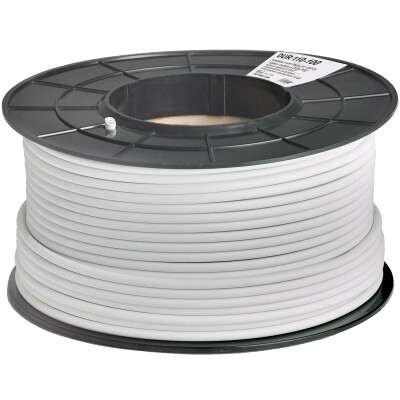

Highlights:
- 4-fach geschirmt
- Schirmungsmaß: 110dB
- Innenleiter: Vollkupfer, 1,02mm massiv
- Isolation: 4,6mm Cell-PEE phys. geschäumt
- Schirmung: 2x AL/PR
- Geflecht: Al 72/64 x 0,12
- Außenmantel: 7,2mm, PVC, Weiss
- Brandverhaltensklasse: Eca (nach BauPVO EN 50575)
- Passende Stecker: 723, 16751, 16756, 16757, 16758, 16759
Technische Daten:
Elektrische Eigenschaften
|
| Wellenwiderstand 75 +/-3 Ohm |
| Kapazität ca. 55 pF/m |
| Verkürzungsfaktor 0,8 v/c |
Dämpfung
|
| 40MHz: 3,9dB/100m |
| 100MHz: 5,4dB/100m |
| 200MHz: 7,9dB/100m |
| 450MHz: 12,4dB/100m |
| 800MHz: 17,5dB/100m |
| 1000MHz: 20,2dB/100m |
| 1750MHz: 28,6dB/100m |
| 2050MHz: 30,5dB/100m |
| 2250MHz: 32,1dB/100m |
| Schirmungsmaß 110 dB |
Rückflussdämpfung
|
| zwischen 30 und 450 MHz: 35dB |
| zwischen 450 und 450 MHz: 35dB |
| zwischen 900 und 1600 MHz: 30dB |
| zwischen 1600 und 2400 MHz: 27dB |
Gleichstromwiderstand 20°C
|
| Innenleiter max. 19 Ohm/km |
| Außenleiter max. 22 Ohm/km |
Mechanische Eigenschaften
|
| Min. Biegeradius 5cm |
| Außen-Durchmesser 30cm |
| Innen-Durchmesser 12,8cm |
| Höhe 13,4cm |
| Verpackungsgewicht 4,5kg |
