DUR-line MSK 13/12 HQ Kaskade

Artikelnummer: DU13130
GTIN: 4260165029360
Kategorie: Kaskaden
Hersteller: DUR-line

184,99 €

inkl. 19% MwSt. , Versandkostenfreie Lieferung nach DE.

Sofort verfügbar
Lieferzeit: 1 - 2 Tage (DE - Ausland abweichend)

Stk

100 Teilnehmer und mehr

Durch neueste intelligente Schaltungen (Made in Germany) konnte der Stromverbrauch dieser DUR-line MSK 13/xx Kaskaden auf ein Minimum reduziert werden. Dabei wurden auch hohe Ausgangspegel für lange Wegstrecken und eine sehr gute Entkopplung erreicht. Alle DUR-line MSK 13/xx Kaskaden verfügen über 12 Sat ZF Eingänge sowie einem terrestrischen Eingang und können beliebig angeordnet werden. Für die Einspeisung werden 3 Quattro LNB verwendet. Dies hat den Vorteil das ständige Energieverluste die durch die 22 KHz Erzeugung für ein Quad LNB entstehen vermieden werden.

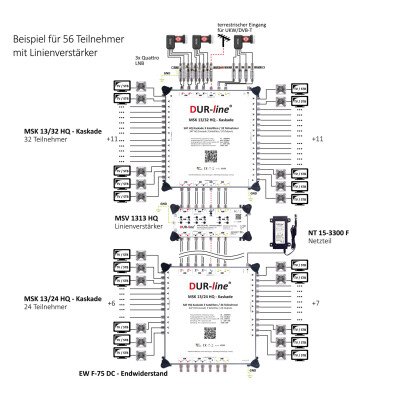

Bis zu 8 Kaskadenbausteine und ein Linienverstärker können mit einem Netzteil versorgt werden

Die MSK-Kaskaden dienen zur Verteilung von 12 SAT-ZF-Ebenen von einem QUATTRO LNB und den terrestrischen Signalen. An einem Gerät können je nach Typ 8, 12, 16, 24 oder max. 32 Teilnehmer / Receiver vorzugsweise über TV-Dosen angeschlossen werden.
Kaskaden können über ein externes Netzteil versorgt oder über die SAT-Linien eines anderen Multischalters oder Verstärkers ferngespeist werden. (Netzteil nicht im Lieferumfang enthalten).

Technische Daten:

Typ	MSK 13/8 HQ	MSK 13/12 HQ	MSK 13/16 HQ	MSK 13/24 HQ	MSK 13/32 HQ
Art.-Nr.	13129	13130	13131	13132	13133
Eingangsfrequenz SAT	950 2400MHz
Eingangsfrequenz Terr.	18 862MHz
Eingänge	12 x SAT & 1 x Terr.
Stammausgänge	12 x SAT & 1 x Terr.
Teilnehmer-Ausgänge	8	12	16	24	32
Durchgangsdämpfung SAT	-1 ... -2dB ± 1,5dB	-1 ... -3dB ± 1,5dB	-2,5 ... -5dB ± 1,5dB
Durchgangsdämpfung Terr.	-3dB ± 1,5dB	-2 ... -5dB ± 1,5dB	-3 ... -5dB ± 1,5dB
Abzweigdämpfung SAT	-2 ... 0dB ± 2dB	-3 ... 0dB ± 2dB	-2 ... 0dB ± 2dB
Abzweigdämpfung Terr.	-25dB ± 3dB	-28dB ± 3dB	-32dB ± 3dB
Schaltkriterien	14V / 18V / 0kHz / 22kHz / DiSEqC
Entkopplung Terr., SAT, H/V	typ. 30dB
Rückflussdämpfung IN/OUT	typ. 10dB
Eingangspegel SAT / Terr.	max. 95dBµV
Ausgangspegel SAT	max. 101dBµV (IMD3 35dB)
Ausgangspegel Terr.	Passiv
LNB Versorgungsstrom	max. 1500mA
Stromaufnahme Receiver	max. 52mA
Betriebstemperaturbereich	-20°C ... +70 °C
Abmessungen (B / H / T)	291 x 131 x 63mm	291 x 191 x 63mm	291 x 310 x 63mm

Typ	MSV 13/13 HQ
Art.-Nr.	13134
Eingangsfrequenz SAT	950 2400MHz
Eingangsfrequenz Terr.	18 862MHz
Eingänge	12 x SAT & 1 x Terr.
Stammausgänge	12 x SAT & 1 x Terr.
Verstärkung SAT	20 ... 24dB
Verstärkung Terr.	20dB
Pegel-Regelbereich	15dB
Entzerrung SAT	4dB
Ausgangspegel SAT	max. 112dBµV (IMA3 60dB)
Ausgangspegel Terr.	max. 107dBµV (IMA3 60dB)
Stromaufnahme	700mA @ 12 ... 18V DC
Entkopplung Terr., SAT, H/V	typ. 30dB
Rückflussdämpfung IN/OUT	typ. 10dB
Eingangspegel SAT / Terr.	max. 88dBµV / max. 87dBµV
LNB Versorgungsstrom	2500mA (mit Netzteil)
Betriebstemperaturbereich	-20°C ... +70 °C
Abmessungen (B / H / T)	237 x 110 x 63mm
