100 Teilnehmer und mehr
Durch neueste intelligente Schaltungen (Made in Germany) konnte der Stromverbrauch dieser DUR-line MSK 13/xx Kaskaden auf ein Minimum reduziert werden. Dabei wurden auch hohe Ausgangspegel für lange Wegstrecken und eine sehr gute Entkopplung erreicht. Alle DUR-line MSK 13/xx Kaskaden verfügen über 12 Sat ZF Eingänge sowie einem terrestrischen Eingang und können beliebig angeordnet werden. Für die Einspeisung werden 3 Quattro LNB verwendet. Dies hat den Vorteil das ständige Energieverluste die durch die 22 KHz Erzeugung für ein Quad LNB entstehen vermieden werden.

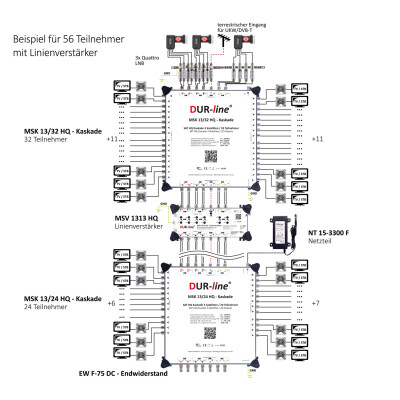

Bis zu 8 Kaskadenbausteine und ein Linienverstärker können mit einem Netzteil versorgt werden
Die MSK-Kaskaden dienen zur Verteilung von 12 SAT-ZF-Ebenen von einem QUATTRO LNB und den terrestrischen Signalen. An einem Gerät können je nach Typ 8, 12, 16, 24 oder max. 32 Teilnehmer / Receiver vorzugsweise über TV-Dosen angeschlossen werden.
Kaskaden können über ein externes Netzteil versorgt oder über die SAT-Linien eines anderen Multischalters oder Verstärkers ferngespeist werden. (Netzteil nicht im Lieferumfang enthalten)
Technische Daten:
Typ
|
MSK 13/8 HQ
|
MSK 13/12 HQ
|
MSK 13/16 HQ
|
MSK 13/24 HQ
|
MSK 13/32 HQ
|
| Art.-Nr. |
13129 |
13130 |
13131 |
13132 |
13133 |
| Eingangsfrequenz SAT |
950 2400MHz |
| Eingangsfrequenz Terr. |
18 862MHz |
| Eingänge |
12 x SAT & 1 x Terr. |
| Stammausgänge |
12 x SAT & 1 x Terr. |
| Teilnehmer-Ausgänge |
8 |
12 |
16 |
24 |
32 |
| Durchgangsdämpfung SAT |
-1 ... -2dB ± 1,5dB |
-1 ... -3dB ± 1,5dB |
-2,5 ... -5dB ± 1,5dB |
| Durchgangsdämpfung Terr. |
-3dB ± 1,5dB |
-2 ... -5dB ± 1,5dB |
-3 ... -5dB ± 1,5dB |
| Abzweigdämpfung SAT |
-2 ... 0dB ± 2dB |
-3 ... 0dB ± 2dB |
-2 ... 0dB ± 2dB |
| Abzweigdämpfung Terr. |
-25dB ± 3dB |
-28dB ± 3dB |
-32dB ± 3dB |
| Schaltkriterien |
14V / 18V / 0kHz / 22kHz / DiSEqC |
| Entkopplung Terr., SAT, H/V |
typ. 30dB |
| Rückflussdämpfung IN/OUT |
typ. 10dB |
| Eingangspegel SAT / Terr. |
max. 95dBµV |
| Ausgangspegel SAT |
max. 101dBµV (IMD3 35dB) |
| Ausgangspegel Terr. |
Passiv |
| LNB Versorgungsstrom |
max. 1500mA |
| Stromaufnahme Receiver |
max. 52mA |
| Betriebstemperaturbereich |
-20°C ... +70 °C |
| Abmessungen (B / H / T) |
291 x 131 x 63mm |
291 x 191 x 63mm |
291 x 310 x 63mm |
Typ
|
MSV 13/13 HQ
|
| Art.-Nr. |
13134 |
| Eingangsfrequenz SAT |
950 2400MHz |
| Eingangsfrequenz Terr. |
18 862MHz |
| Eingänge |
12 x SAT & 1 x Terr. |
| Stammausgänge |
12 x SAT & 1 x Terr. |
| Verstärkung SAT |
20 ... 24dB |
| Verstärkung Terr. |
20dB |
| Pegel-Regelbereich |
15dB |
| Entzerrung SAT |
4dB |
| Ausgangspegel SAT |
max. 112dBµV (IMA3 60dB) |
| Ausgangspegel Terr. |
max. 107dBµV (IMA3 60dB) |
| Stromaufnahme |
700mA @ 12 ... 18V DC |
| Entkopplung Terr., SAT, H/V |
typ. 30dB |
| Rückflussdämpfung IN/OUT |
typ. 10dB |
| Eingangspegel SAT / Terr. |
max. 88dBµV / max. 87dBµV |
| LNB Versorgungsstrom |
2500mA (mit Netzteil) |
| Betriebstemperaturbereich |
-20°C ... +70 °C |
| Abmessungen (B / H / T) |
237 x 110 x 63mm |
