Highlights:
- Zur Verteilung von 4 SAT-ZF-Ebenen von einem QUATTRO LNB und den terestrischen Signalen
- An einem Gerät können 16 Teilnehmer / Receiver vorzugsweise über TV-Dosen angeschlossen werden
- Die Wahl der ZF-Ebenen erfolgt mit den Umschaltkriterien 14/18V und 0/22kHz
- Höchst zuverlässiger Kaskaden-Multischalter in gutem Preis-/Leistungsverhältnis
- Made in Germany
Kaskaden können über ein externes Netzteil versorgt oder über die SAT-Linien eines anderen Multischalters oder Verstärkers ferngespeist werden. (Netzteil nicht im Lieferumfang enthalten)
Technische Daten:
Typ / Artikel-Nr.
|
MSK 5/8 HQ / 13020
|
MSK 5/12 HQ / 13021
|

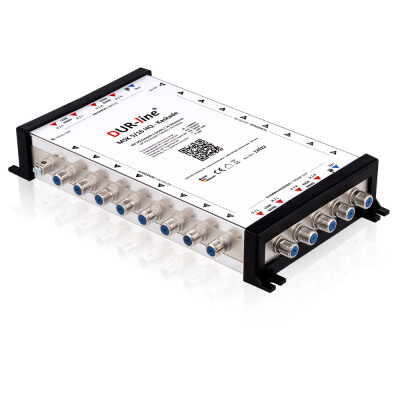

MSK 5/16 HQ / 13022
|
MSV 505 HQ / 13023
|
| Eingänge |
4 Sat, 1 terr. |
| Teilnehmer Ausgänge |
8 |
12 |
16 |
4 |
| Stammausgänge |
4 x SAT & 1 x Terr. |
1 |
| Eingangsfrequenz Sat |
950...2400 MHz |
| Eingangsfrequenz terr. |
18...862 MHz |
| Durchgangsdämpfung Sat |
-1 ... +2 dB ± 1,5 dB |
-1 ... -3,5 dB ± 2 dB |
-1 ... -3,5 dB ± 2 dB |
– |
| Durchgangsdämpfung terr. |
-3 dB ±1 |
-3 dB ±1 |
-5 dB ±1 |
– |
| Abzweigdämpfung Sat |
-4,5…-1 dB ±2 |
-1…-3 dB ±2 |
-1…-3 dB ±2 |
– |
| Abzweigdämpfung terr. |
-2 dB ±2 |
-3 dB ±3 |
-3 dB ±3 |
– |
| Schaltkriterien |
14/18 V, 0/22 kHz |
| Entkopplung Terr./Sat, H/V |
30 dB typ. |
| Rückflussdämpfung (Ein-/Ausgang) Sat/terr. |
10 dB typ. |
| Eingangspegel max. Sat/terr. |
95 dBµV / – |
92 dBµV / 90 dBµV |
| Ausgangspegel Sat |
101 dBµV max. (IMD3 35 dB) |
101 dBµV max. (IMD3 35 dB) |
101 dBµV max. (IMD3 35 dB) |
115 dBµV max. (IMA3 60 dB) |
| Ausgangspegel terr. |
84 dBµV max. (IMD3 60 dB) |
90 dBµV max. (IMD3 60 dB) |
90 dBµV max. (IMD3 60 dB) |
110 dBµV max. (IMA3 60 dB) |
| Verstärkung Sat/terr. |
– |
20 ... 24 dB / 20 dB |
| Pegel Regelbereich |
– |
15 dB |
| Betriebsspannung |
18 VDC (optional) |
| DC Stromaufnahme |
35 mA max. |
27...35 mA |
27...35 mA |
220 mA bei 12...18 VDC |
| LNB Versorgungsstrom |
500 mA max. |
2000 mA max. (optional) |
| Betriebstemperatur |
-20…+70 °C |
-20…+50 °C |
| Abmessungen (B x H x T) |
140 x 110 x 63 mm |
140 x 150 x 63 mm |
140 x 150 x 63 mm |
140 x 110 x 63 mm |
