100 Teilnehmer und mehr
Durch neueste intelligente Schaltungen (Made in Germany) konnte der Stromverbrauch dieser DUR-line MSK 9/xx Kaskaden auf ein Minimum reduziert werden. Dabei wurden auch hohe Ausgangspegel für lange Wegstrecken und eine sehr gute Entkopplung erreicht. Alle DUR-line MSK 9/xx Kaskaden verfügen über 8 Sat ZF Eingänge sowie einem terrestrischen Eingang und können beliebig angeordnet werden. Für die Einspeisung werden 2 Quattro LNB verwendet. Dies hat den Vorteil das ständige Energieverluste die durch die 22 KHz Erzeugung für ein Quad LNB entstehen vermieden werden.
Bis zu 8 Kaskadenbausteine und ein Linienverstärker können mit einem Netzteil versorgt werden.

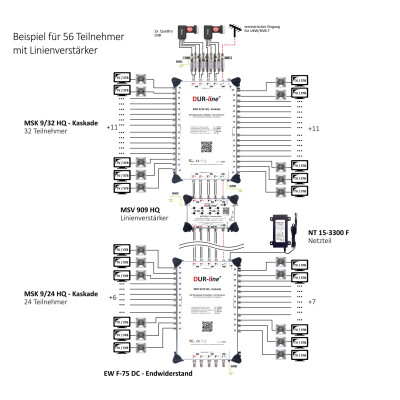

Die MSK-Kaskaden dienen zur Verteilung von 8 SAT-ZF-Ebenen von einem QUATTRO LNB und den terrestrischen Signalen. An einem Gerät können je nach Typ 8, 12, 16, 24 oder max. 32 Teilnehmer / Receiver vorzugsweise über TV-Dosen angeschlossen werden.
Kaskaden können über ein externes Netzteil versorgt oder über die SAT-Linien eines anderen Multischalters oder Verstärkers ferngespeist werden. (Netzteil nicht im Lieferumfang enthalten)
Technische Daten:
| Typ |
MSK 9/8 HQ |
MSK 9/12 HQ |
MSK 9/16 HQ |
MSK 9/24 HQ |
MSK 9/32 HQ |
| Art.-Nr. |
13123 |
13124 |
13125 |
13126 |
13127 |
| Eingangsfrequenz SAT |
950 2400MHz |
| Eingangsfrequenz Terr. |
18 862MHz |
| Eingänge |
8 x SAT & 1 x Terr. |
| Stammausgänge |
8 x SAT & 1 x Terr. |
| Teilnehmer-Ausgänge |
8 |
12 |
16 |
24 |
32 |
| Durchgangsdämpfung SAT |
-1 ... +2dB ± 1,5dB |
-1 ... -3,5dB ± 1,5dB |
-2 ... -6dB ± 1,5dB |
| Durchgangsdämpfung Terr. |
-2 ... -3dB ± 1,5dB |
-4 ... -5dB ± 1,5dB |
-4 ... -6dB ± 1dB |
| Abzweigdämpfung SAT |
-3 ... 0dB ± 2dB |
-2 ... 0 dB ± 2 dB |
| Abzweigdämpfung Terr. |
-2dB ± 2dB |
-3dB ± 3dB |
| Schaltkriterien |
14V / 18V / 0kHz / 22kHz / DiSEqC 1.0 |
| Entkopplung Terr., SAT, H/V |
typ. 30dB |
| Rückflussdämpfung IN/OUT |
typ. 10dB |
| Eingangspegel SAT |
max. 95dBµV |
| Ausgangspegel SAT |
max. 102dBµV (IMD3 35dB) |
| Ausgangspegel Terr. |
max. 88dBµV (IMD3 60dB) |
max. 90dBµV (IMD3 60dB) |
| LNB Versorgungsstrom |
max. 900mA |
| Stromaufnahme Receiver |
max. 43mA |
| Betriebstemperaturbereich |
-20°C ... +70 °C |
| Abmessungen (B / H / T) |
204 x 130 x 63mm |
204 x 190 x 63mm |
204 x 308 x 63mm |
Typ
|
MSV 909 HQ
|
| Artikelnummer |
13128 |
| Eingangsfrequenz SAT |
950 2400MHz |
| Eingangsfrequenz Terr. |
18 862MHz |
| Eingänge |
8 x SAT & 1 x Terr. |
| Stammausgänge |
8 x SAT & 1 x Terr. |
| Verstärkung SAT |
20 ... 24dB |
| Verstärkung Terr. |
20dB |
| Pegel-Regelbereich |
15dB |
| Entzerrung SAT |
4dB |
| Ausgangspegel SAT |
max. 116dBµV (IMA3 60dB) |
| Ausgangspegel Terr. |
max. 110dBµV (IMA3 60dB) |
| Stromaufnahme |
420mA @ 12 ... 18 V DC |
| Entkopplung Terr., SAT, H/V |
typ. 30dB |
| Rückflussdämpfung IN/OUT |
typ. 10dB |
| Eingangspegel SAT / Terr. |
max. 92dBµV / max. 90dBµV |
| LNB Versorgungsstrom |
2800mA (mit Netzteil) |
| Betriebstemperaturbereich |
-20°C ... +70 °C |
| Abmessungen (B / H / T) |
162 x 110 x 63mm |
