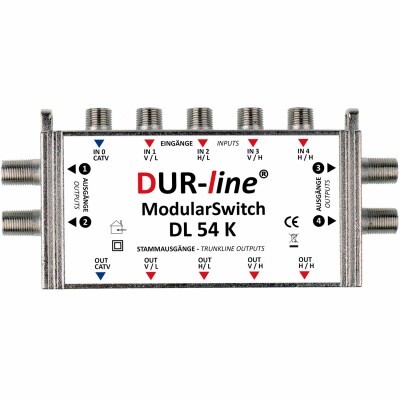

DUR-line ModularSwitch DL 54 K Multischalter

Artikelnummer: DU13092
GTIN: 4260165024471
Kategorie: Kaskaden
Hersteller: DUR-line

42,53 €

inkl. 19% MwSt. , Versandkostenfreie Lieferung nach DE.

Momentan nicht verfügbar

Highlights:

Sie benötigen keine Endwiderstände mehr, diese sind bereits im Netzteil eingebaut.
Reduzierung der Lagerhaltung um bis zu 75 %
Individuell erweiterbar auf bis zu 48 Teilnehmer
Quad tauglich
Verbindungsarretierung (keine Verbinder mehr nötig)
Terrestrisch aktiv (Grundgerät DL 58 B)
Hohe Entkopplung der Übertragungsebenen
Höchste Signalgüte für jeden einzelnen Teilnehmer
HDTV-, 3D, HD+-, 4K, UHD und Sky-tauglich

Ab sofort können Sie auf große Lagerhaltung verzichten, denn diese Multischalter lassen sich durch Zusammenstecken auf bis zu 48 Teilnehmer erweitern.
Sie benötigen nur noch: 1 Netzteil + 1 x DL 58 B Grundgerät.

Für die Erweiterungen stehen jeweils die Schalter Module
DL 54 K für 4 Teilnehmer und das
DL 58 K für 8 Teilnehmer zur Verfügung

ModularSwitch DL 58 B	ModularSwitch DL 54 K	ModularSwitch DL 58 K

Grundgerät DL 58 B mit Netzteil	Erweiterungsmodul DL 54 K	Erweiterungsmodul DL 58 K
Als Grundgerät für die ModularSwitch Systeme dient das DL 58 B, welches mit einem Netzteil ausgeliefert wird und alle möglichen Erweiterungen mitversorgt. Auf dieser Basis lassen sich die ModularSwitch Bausteine DL 58 K und DL 54 K aufstecken und festschrauben. Somit können Sie dieses System jederzeit auf die erforderliche Teilnehmerzahl erweitern.	Das DL 54 K dient zur Erweiterung von zusätzlichen 4 Teilnehmeranschlüssen. Damit können Sie in Verbindung mit dem Grundgerät insgesamt 12 Teilnehmer anschließen.	Das DL 58 K dient gleich wie das DL 54 K zur Erweiterung von zusätzlichen Teilnehmeranschlüssen. Hiermit werden jedoch in Verbindung mit dem Grundgerät insgesamt 16 Teilneh

Anwendungsbeispiele:

Technische Daten:

Typ	DL 58 B	DL 58 K	DL 54 K
Art.-Nr.	13090	13091	13092
Frequenzbereich (Eingang)	Satellit: 950 2150MHz / Terrestrisch: 47 790MHz
Eingänge	4 x Sat/IF-Eingänge (Quattro oder Quad LNB) 1 x CATV Eingang für terrestrische Antennen
Ausgänge	4 x Sat/IF-Durchschleif-Ausgänge 1 x Terrestrischer Durchschleif-Ausgang, 8 x Teilnehmer-Ausgänge (DL 58 B & DL 58 K) 4 x Teilnehmer-Ausgänge (DL 54 K)
Gewinn/Verlust (Stamm)	Satellit: 0,5dB bis -1,5dB Terr.: +17 bis +21dB	Satellit: 0,5db bis -1,5db Terr.: 1,5dB bis -3dB
Gewinn/Verlust (Teiln.)	Satellit: 0,5dB bis -1,5dB Terr.: +17 bis +21dB	Satellit: 0dB bis +4dB Terr.: -17dB bis -24dB
Ausgangspegel (EN50083-3)	Satellit: max. 99dBµV Terr.: max. 87dBµV	Satellit: max. 99dBµV Terr.: n.a.
Eingangspegel	Satellit: max. 95dBµV Terr.: max. 90dBµV	Satellit: max. 95dBµV Terr.: n.a.
Stromaufnahme	max. 80mA	max. 20mA
Schaltspannung	14,5 – 15,5 V-DC / 0/22kHz (+/- 4 kHz)
Temperaturbereich	-20 bis +60°C
