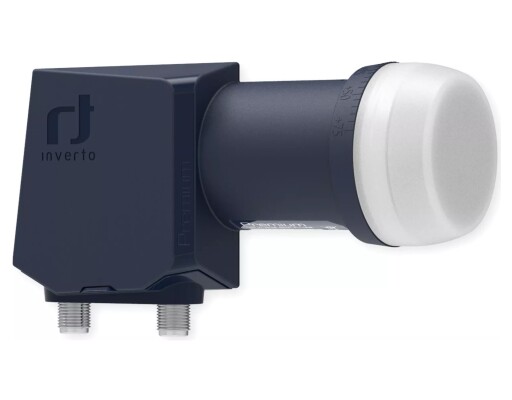

Das Inverto Twin LNB aus der Premium-Serie unterstützt HD- und UHD-4K-Übertragungen, es hat hervorragende HF-Werte,
einen sehr geringen Stromverbrauch und ist so konzipiert das Interferenzen von 4G/LTE-Signalen optimal unterdrückt werden.
Hauptmerkmale
- Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform
- Geringes Rauschmaß
- Geringer Stromverbrauch
- Hohe Kreuzpolarisationsunterdrückung
- Hohe Frequenzstabilität
Technische Daten
- Eingangsfrequenzbereich im unteren Band : 10.7 GHz ~ 11.7 GHz
- Ausgangsfrequenzbereich im unteren Band : 950 MHz ~ 1950 MHz
- LO-Frequenz im unteren Band : 9.75 GHz
- Eingangsfrequenzbereich im oberen Band : 11.7 GHz ~ 12.75 GHz
- Ausgangsfrequenzbereich im oberen Band : 1100 MHz ~ 2150 MHz
- LO-Frequenz im oberen Band : 10.6 GHz
- Rauschzahl : 0.2 dB typ. (0.7 dB max.)
- LO-Temperaturdrift bei 60 °C : ±2.0 MHz max.
- LO-Anfangsgenauigkeit (bei 25 °C) : ±500 kHz max.
- LO-Phasenrauschen bei 1 kHz : -70 dBc/Hz
- LO-Phasenrauschen bei 10 kHz : -80 dBc/Hz
- LO-Phasenrauschen bei 100 kHz : -90 dBc/Hz
- LO-Phasenrauschen bei 1 MHz : -100 dBc/Hz
- Konvertierungsverstärkung : 57 dB ~ 67 dB
- Verstärkungswelligkeit (über 26 MHz Bandbreite) : 1 dB max. (peak-to-peak)
- Verstärkungsvariation (über das gesamte Band) : 4 dB max. (peak-to-peak)
- Spiegelunterdrückung : 40 dB min.
- Intermodulation 3. Ordnung – ICP3 : +10 dBm min
- 1 dB Kompressionspunkt (bei Ausgang) : 0 dBm min.
- Kreuzpolarisationsisolierung : 22 dB min.
- Steuersignal Ca (V) : 10.0 V ~ 14.0 V
- Steuersignal Cb (H) : 16.0 V ~ 20.0 V
- Steuersignal Cc (Bandumschaltung) : 22 kHz ± 4 kHz, 0.4V – 0.8V pp
- Ausgangs-VSWR : 2.0 : 1 max.
- Störpegel im Band : -65 dBm max.
- Stromaufnahme : 150 mA max. (10 VDC ~ 20 VDC)
- Betriebstemperatur : -30 °C ~ +60 °C
- Ausgangsimpedanz : 75 Ω (F-type)
- Ausgangsanschluss : F-Type (female)
- Hersteller Typenbezeichnung: IDLP-TWL413-PREMU-OPN
- Gewicht : 128 g
