Die Antennensteckdosen der JAD-Serie stehen in verschiedenen Ausführungen zur Verfügung. Die Dosen können in Verbindung mit Multischaltern oder Einkabelumsetzern eingesetzt werden (bei wohnungsübergreifender Einkabelinstallation sollten allerdings JAP-Dosen verwendet werden).
|
JAD300TRS |
JAD307TRS |
JAD310TRS |
JAD314TRS |
JAD318TRS |
JAD400TRSM |
JAD410TRSM |
| Stamm 5MHz |
- |
- |
- 1,5 dB |
- 1,5 dB |
- 1,1 dB |
- |
- 2,8 dB |
| Stamm 450MHz |
- |
- |
- 1,6 dB |
- 1,5 dB |
- 1,2 dB |
- |
- 3,0 dB |
| Stamm 862MHz |
- |
- |
- 1,7 dB |
- 1,5 dB |
- 1,3 dB |
- |
- 3,1 dB |
| Stamm 950MHz |
- |
- |
- 1,7 dB |
- 1,5 dB |
- 1,4 dB |
- |
- 3,3 dB |
| Stamm 1500MHz |
- |
- |
- 2,3 dB |
- 2,0 dB |
- 1,9 dB |
- |
- 3,3 dB |
| Stamm 1800MHz |
- |
- |
- 2,8 dB |
- 2,2 dB |
- 1,9 dB |
- |
- 3,3 dB |
| Stamm 2150MHz |
- |
- |
- 3,7 dB |
- 2,5 dB |
- 2,2 dB |
- |
- 3,8 dB |
Abzweig Radio
IEC-Buchse |
- 4,5 dB
87,5 .. 108 MHz
|
- 8 dB
87,5 .. 108 MHz
|
- 12 dB
87,5 .. 108 MHz
|
- 16 dB
87,5 .. 108 MHz
|
- 20 dB
87,5 .. 108 MHz
|
- 8 dB
87,5 .. 108 MHz
|
- 18 dB
87,5 .. 108 MHz
|
Abzweig TV
IEC-Stecker |
- 2 dB
5..65/109..862 MHz
|
- 7 dB
5..65/109..862MHz
|
- 10 dB
5..65/109..862 MHz
|
- 14 dB
5..65/109..862 MHz
|
- 18 dB
5..65/109..862 MHz
|
- 8 dB
109..862 MHz
|
- 17 dB
109..862 MHz
|
Abzweig Sat
F-Buchse |
- 2 dB
950..2150 MHz
|
- 7 dB
950..2150 MHz
|
- 10 dB
950..2150 MHz
|
- 14 dB
950..2150 MHz
|
- 18 dB
950..2150 MHz
|
- 1 dB
950..2150 MHz
|
- 10 dB
950..2150 MHz
|
Abzweig Modem
F-Buchse |
- |
- |
- |
- |
- |
- 8 dB
5..862 MHz
|
- 13 dB
5..862 MHz
|
| Max. Modempegel |
120 dBµV
(TV-Buchse)
|
120 dBµV
(TV-Buchse)
|
120 dBµV
(TV-Buchse)
|
120 dBµV
(TV-Buchse)
|
120 dBµV
(TV-Buchse)
|
120 dBµV
(Modem-Buchse)
|
120 dBµV
(Modem-Buchse)
|
| DC-Durchgang |
max. 500 mA |
max. 500 mA |
max. 500 mA |
max. 500 mA |
max. 500 mA |
max. 500 mA |
max. 500 mA |
| Einbautiefe |
22,5 mm |
22,5 mm |
22,5 mm |
22,5 mm |
22,5 mm |
22,5 mm |
22,5 mm |
| Schirmung/EMV |
CE, Klasse A |
CE, Klasse A |
CE, Klasse A |
CE, Klasse A |
CE, Klasse A |
CE, Klasse A |
CE, Klasse A |
JAD300TRS: Stichdose, welche als einzige Dose einer Ableitung eingesetzt werden
JAD307TRS: Enddose, diese terminiert eine Stammleitung (als letzte Dose, diodenentkoppelt)

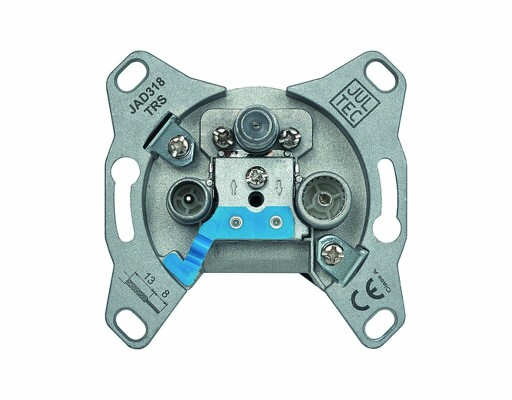

JAD310/314/318TRS: Durchschleifdose (diodenentkoppelt)
