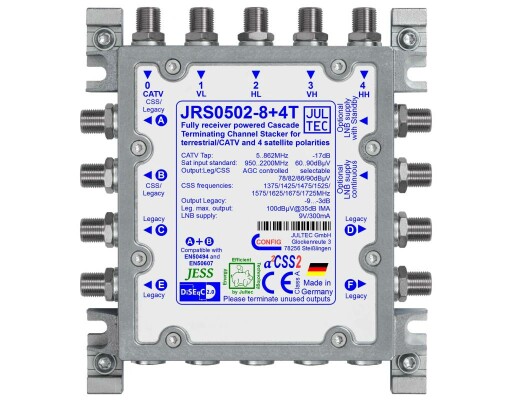

Der Jultec JRS0502-8+4T ist eine Kombination aus Einkabelumsetzer und Multischalter für ein Satellitensystem. Durch das neuartige energieeffiziente Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter, als auch das angeschlossene Quattro-LNB mit Energie zu versorgen. Dadurch ist am Multischalter kein Netzteil erforderlich und es treten keine Standby-Verluste auf, optional kann ein Netzteil angeschlossen werden.
Das Gerät ist mit zwei Einkabelausgängen ausgestattet an denen jeweils und unabhängig voneinander acht Userbänder zur Verfügung stehen, hier können sowohl Twin- als auch Quad-Empfangsgeräte oder je acht Einzelreceiver betrieben werden. An weiteren vier Ausgängen kann jeweils ein herkömmlicher Sat-Receiver (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (auch Fernseher mit integriertem Sat-Empangsteil).
Der JRS0502-8+4T ist zusätzlich sowohl für die Verteilung terrestrischer Signale geeignet (UKW, DAB+, DVB-T/T2 (3-Loch-Stichdose wie z.B. JAD300TRS verwenden)), als auch für die Verteilung von Kabelfernsehsignalen auch mit Internetzugang/Telefonie (DVB-C/C2 inkl. DOCSIS 3 (4-Loch-Stichdose wie z.B. JAD400TRSM verwenden)).
Technische Daten
- Anzahl Abzweige 6 (2x Einkabel/Multiswitch, 4x Multiswitch)
- Abzweig 5 .. 862 MHz -17 dB
- Entkopplung port to port (Terr) > 35 dB
- Abzweig 950..2200 MHz (Multiswitch port) -9 .. -3 dB
- Entkopplung port to port (Sat) > 26 dB
- Max. Ausgangspegel Sat (Multisw. Port) 100 dBµV @ 35 dB
- Eingangspegelbereich (AGC) 60 .. 90 dBµV
- Ausgangspegel (AGC, konfigurierbar) 78 / 82 / 86 / 90 (default) dBµV
- Anzahl Userbänder 2x 8 (1076/1178/1280/1382/1484/1586/1688/1790)
- Maximale Receiverlast Multischalter 40 mA plus LNB*
- Maximale Receiverlast Einkabelmodus 185 mA plus LNB*
- LNB-Versorgung 9 V / 300 mA
- Abmessungen 131 x 144 x 34 mm³
- Schirmung/EMV CE (EN 60728-2), Klasse A
- Made in Germany
* Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein.
